蜂窩芯氣浮隔振光學平臺

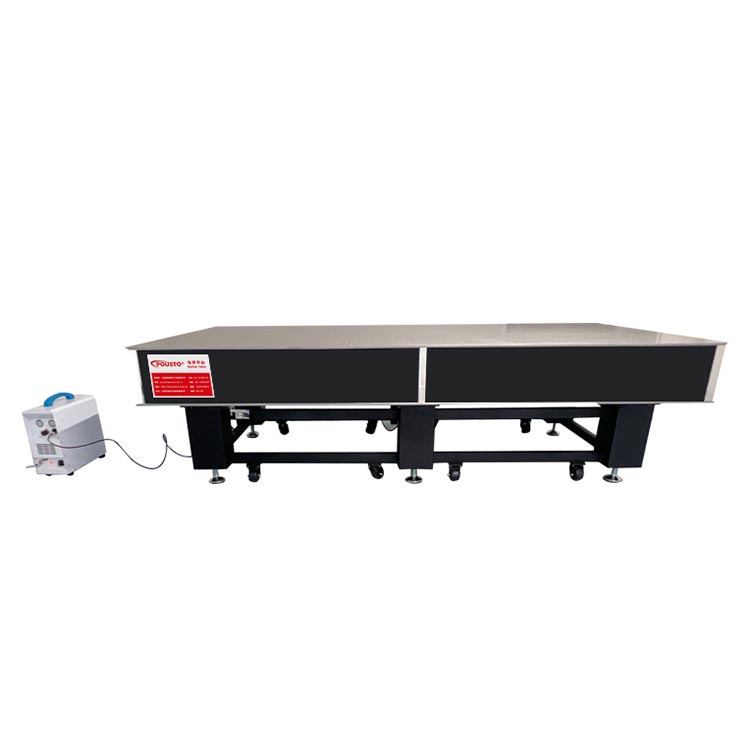

PST-QF-F蜂窩氣浮隔振光學平臺
佰斯特提供蜂窩芯氣浮隔振光學平臺，隔振器采用超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術，隔振性能優良，系統穩定。蜂窩芯氣浮隔振光學平臺具有自動水平，自動充氣，噪聲低等特點。
關鍵詞: 氣浮隔振平臺 氣浮光學平臺 ?氣浮隔振光學平臺
應用領域：
應用于精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測，對振動具有較高的要求設備。
產品特點：
- 臺板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，表面平面度高?；匦蚰スに嚽宄叄_(dá)到無反射、亞光效果，面板具有M6螺孔，易于固定光學元件
- 引入雙頻阻尼隔振系統，具有更小的固有頻率和更好的隔振性能，固有頻率通常小于2~4Hz。
- 框架為優質鋼管焊接而成，整體堅固可靠，安裝標準移動腳輪，方便在工作場所內移動。
- ?獨特的水平調節機構，可以實現輕松水平調節的目的，穩定性能高。
技術參數：
- 平面度：< 0.05mm/m2
- 表面粗糙度：< 0.8μm
- 固有頻率；x方向：1Hz～1.2Hz???y方向：1Hz～1.2Hz
- 固定螺孔：?臺面布M6螺孔陣距25mm×25mm
產品型號
| 平臺型號 | 規格 | 臺面厚度 | 臺面重量 | 支架負載 |
| PST-QF-F-09-06 | 900×600×800 | 100mm | 60 | 400 |
| PST-QF-F-09-09 | 900×900×800 | 100mm | 90 | 400 |
| PST-QF-F-10-08 | 1000×800×800 | 100mm | 88 | 400 |
| PST-QF-F-12-06 | 1200×600×800 | 100mm | 80 | 400 |
| PST-QF-F-12-08 | 1200×800×800 | 100mm | 106 | 400 |
| PST-QF-F-12-09 | 1200×900×800 | 100mm | 120 | 400 |
| PST-QF-F-12-10 | 1200×1000×800 | 100mm | 135 | 400 |
| PST-QF-F-15-09 | 1500×900×800 | 100mm | 150 | 600 |
| PST-QF-F-15-10 | 1500×1000×800 | 200mm | 200 | 600 |
| PST-QF-F-15-12 | 1500×1200×800 | 200mm | 243 | 600 |
| PST-QF-F-15-15 | 1500×1500×800 | 200mm | 304 | 600 |
| PST-QF-F-18-10 | 1800×1000×800 | 200mm | 243 | 800 |
| PST-QF-F-18-12 | 1800×1200×800 | 200mm | 292 | 800 |
| PST-QF-F-18-18 | 1800×1800×800 | 200mm | 438 | 800 |
| PST-QF-F-20-10 | 2000×1000×800 | 200mm | 270 | 800 |
| PST-QF-F-20-12 | 2000×1200×800 | 200mm | 324 | 800 |
| PST-QF-F-20-15 | 2000×1500×800 | 200mm | 405 | 800 |
| PST-QF-F-20-20 | 2000×2000×800 | 200mm | 540 | 800 |
| PST-QF-F-24-12 | 2400×1200×800 | 200mm | 390 | 800 |
| PST-QF-F-24-15 | 2400×1500×800 | 200mm | 486 | 800 |
| PST-QF-F-30-10 | 3000×1000×800 | 300mm | 480 | 1200 |
| PST-QF-F-30-12 | 3000×1200×800 | 300mm | 576 | 1200 |
| PST-QF-F-30-15 | 3000×1500×800 | 300mm | 720 | 1200 |
| PST-QF-F-35-12 | 3500×1200×800 | 300mm | 672 | 1200 |
| PST-QF-F-35-15 | 3500×1500×800 | 300mm | 710 | 1200 |
| PST-QF-F-40-15 | 4000×1500×800 | 300mm | 960 | 1200 |
| PST-QF-F-45-15 | 4500×1500×800 | 300mm | 1080 | 1200 |
| PST-QF-F-50-15 | 5000×1500×800 | 300mm | 1200 | 1800 |
| PST-QF-F-60-15 | 6000×1500×800 | 300mm | 1440 | 1800 |
